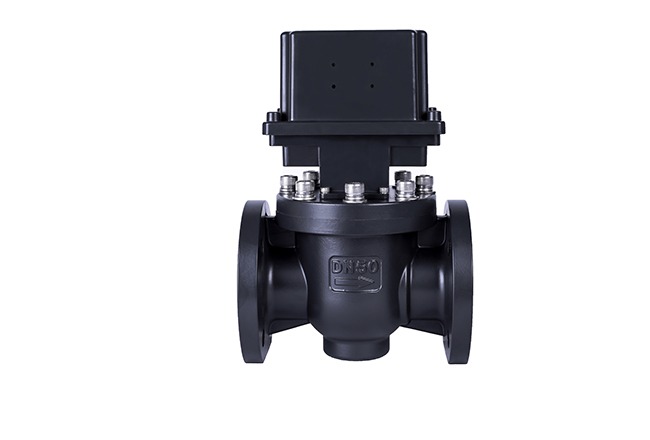

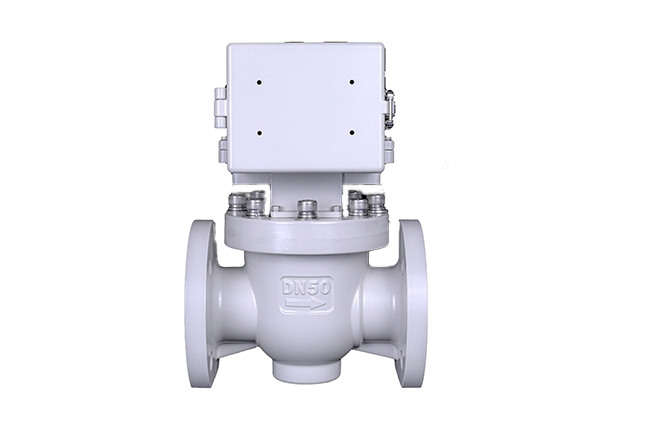

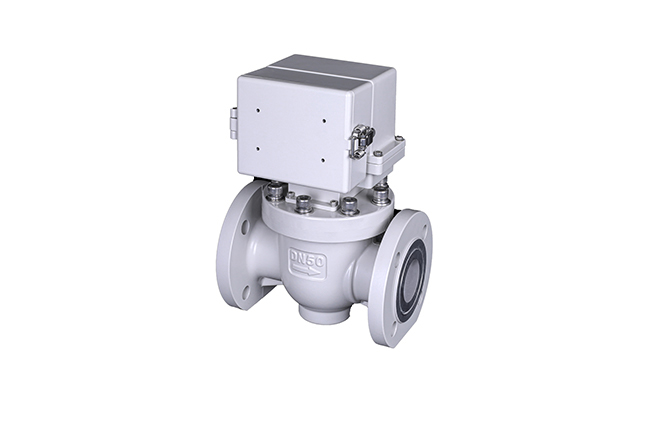

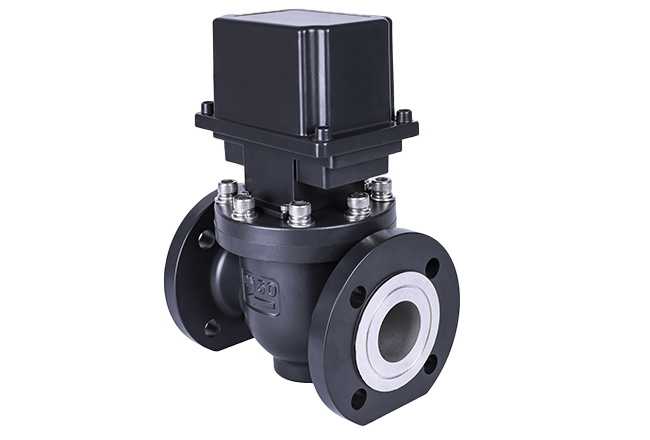

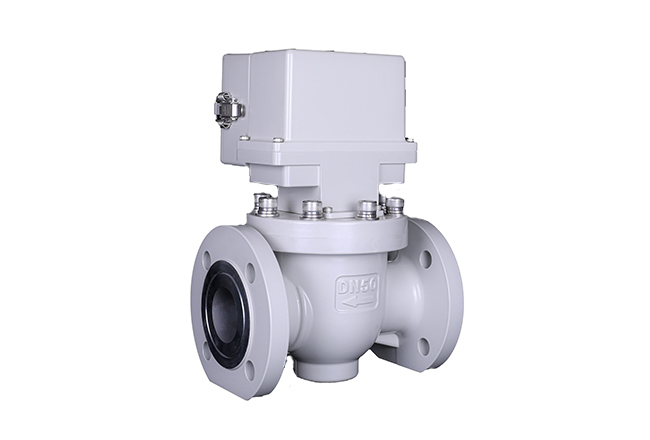

型号:GDF-1
简介:GDF-1型轨道球阀用于燃气管道上,用来控制输送介质通断的阀门。它可以作为一个独立的部件安装在燃气管道上,能够可靠地自动控制燃气的通断;也可以和流量计一起使用,实现管道燃气计量和通断控制的功能一体化。
安装位置:该球阀可以安装在燃气管道上(如下图)
主要特点:
1、它是一种慢开快关的阀门,关闭时间小于或等于2s;
2、使用过程中无压力损失;
3、密封性好,性能稳定可靠;
4、特殊的内外轨道结构设计,定位准确,密封可靠;降低了阀门的启动力矩,能在高压环境下实现阀门开启,负荷小,功耗低;
5、阀体采用铸造铝合金,重量轻,耐腐蚀性好,可承受1.6MPa的公称压力;整体结构耐冲击、耐振动、耐高低温、耐盐雾等,能适应各种复杂的室外环境;
6、电机和齿轮箱采用全密封设计,防护等级≥IP65,电机和齿轮箱与传动介质无接触,具有良好的防爆性能。极大地提高了阀门的可靠性和使用寿命;
7、执行机构强度大,启闭到位后电机直接堵转,也可带位置开关;
8、阀门启闭到位后,运动机构自动锁定,保证阀门在稳定状态下不会因外力而发生故障;
9、微电机经过精细加工,换向器镀金,电刷采用贵金属材质,大大提高了微电机本身的耐腐蚀性和稳定性,保证了电机阀门的长期可靠运行;
10、进气方向可调整。
使用说明:
1、阀门应水平安装,阀门应通过标准法兰螺栓连接安装在管道上。安装前应将安装接口处的铁渣、铁锈、灰尘等杂物清理干净,防止垫片被划伤、损坏造成泄漏;
2、阀门的传动部分可根据客户要求转动180°,调整后可正常使用。
3、红黑线为电机线,红线接负极,黑线接正极,用于打开阀门;
4、该阀可配备开、关到位信号输出,建议使用开关信号;白线为开到位信号反馈线,开到位时短路,其余行程为开;蓝线为关到位反馈信号线,关到位时短路,其余行程为开路;
5、阀门安装前应处于关闭状态,严禁在超压或漏气情况下使用,严禁明火检漏;
6、本产品的外观有铭牌。
项目 | 参数 | 参照标准 | |||||||
1 | 工作介质 | 天然气、石油气 | |||||||
2 | 公称直径(mm) | DN25 | DN32 | DN40 | DN50 | DN80 | DN100 | DN150 | DN200 |
3 | 压力范围 | 0~0.8Mpa | |||||||
4 | 公称压力 | 1.6MPa | |||||||
5 | 工作电压 | DC3~7.2V | |||||||
6 | 工作电流 | ≤70mA(DC4.5V) | |||||||
7 | 最大电流 | ≤220mA(DC4.5V) | |||||||
8 | 阻断电流 | ≤220mA(DC4.5V) | |||||||
9 | 工作温度 | -30℃~70℃ | |||||||
10 | 储存温度 | -30℃~70℃ | |||||||
11 | 工作湿度 | ≤95%RH | |||||||
12 | 储存湿度 | ≤95% | |||||||
13 | 防爆性能 | ExibⅡB T4 Gb | |||||||
14 | 防护等级 | IP65 | |||||||
15 | 开启时间 | ≤250s(DC4.5V/0.8MPa)(DN25~DN50) | ≤450s (DC4.5V/0.8MPa)(DN80~DN200) | ||||||
16 | 闭合时间 | ≤2s(DC4.5V) | |||||||
17 | 泄漏量 | 0.8MPa气压下,泄漏量 ≤0.55dm3/h(保压时间2min) | |||||||
5KPa气压下,泄漏量≤0.1dm3/h(保压时间2min) | |||||||||
18 | 电机电阻 | 21Ω±1.5Ω | |||||||
19 | 开关接触电阻 | ≤1.5Ω | |||||||
20 | 使用寿命 | ≥6000 次 |

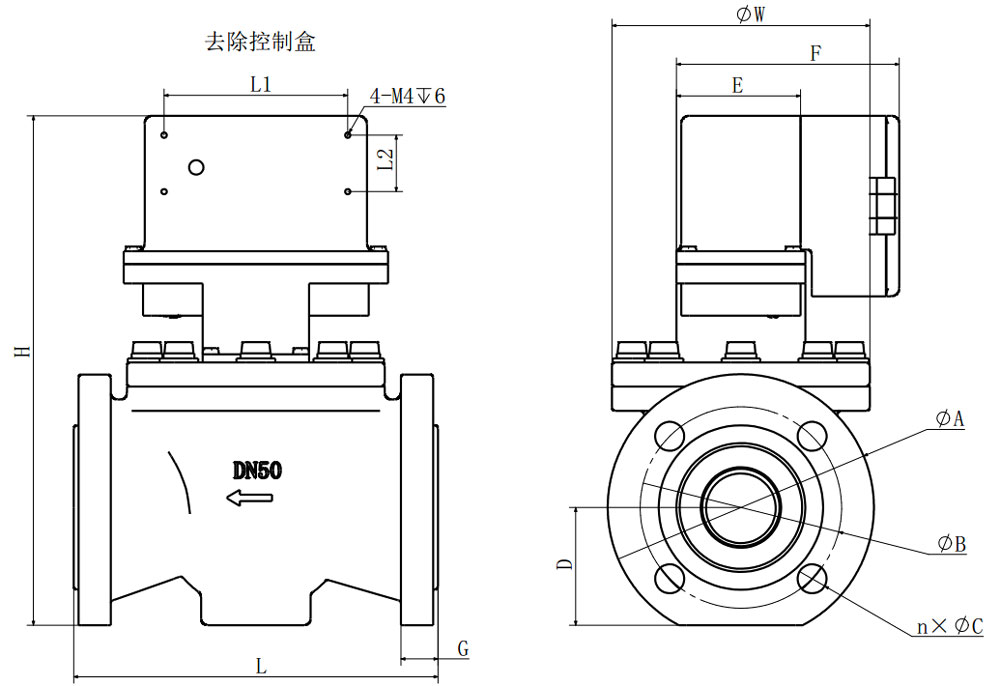

Diameter Dem(mm) | GDF-1-DN25 | GDF-1-DN32 | GDF-1-DN40 | GDF-1-DN50 | GDF-1-DN80 | GDF-1-DN100 | GDF-1-DN150 | GDF-1-DN200 |
L | 160 | 180 | 226 | 226 | 310 | 350 | 480 | 520 |
W | 130 | 130 | 160 | 160 | 220 | 246 | 336 | 412 |
H | 293 | 295 | 316 | 316 | 355 | 380 | 431 | 489 |
A | 115 | 140 | 150 | 165 | 200 | 220 | 285 | 340 |
B | 85 | 100 | 110 | 125 | 160 | 180 | 240 | 295 |
C | 14 | 18 | 18 | 18 | 18 | 18 | 22 | 22 |
D | 59 | 59 | 73 | 73 | 92 | 106 | 132 | 165 |
E | 77 | 77 | 77 | 77 | 77 | 77 | 77 | 77 |
F | 138.5 | 138.5 | 138.5 | 138.5 | 138.5 | 138.5 | 138.5 | 138.5 |
G | 18 | 18 | 23 | 23 | 23 | 23 | 25 | 28 |
L1 | 114 | 114 | 114 | 114 | 114 | 114 | 114 | 114 |
L2 | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
n | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 12 |
